MAG 100 — оборудование для измерения электромагнитного поля промышленной частоты

Используется для проведения испытаний на электромагнитную совместимость в переменном электромагнитном поле. Электромагнитные поля промышленной частоты вызываются переменным током, текущим по проводам. Например, шнур питания стандартной электрической сети частотой 50/60 Гц.

Электромагнитные поля могут препятствовать работе оборудования, находящегося   в непосредственной к ним близости, например, создавать помехи мониторам.

Единое решение для стандартов:

• IEC 61000-4-8;
• EN 61000-6-1;
• EN 61000-6-2,

 а также всех товарных стандартов с обозначением EN и многих других задач.

MAG 1OO

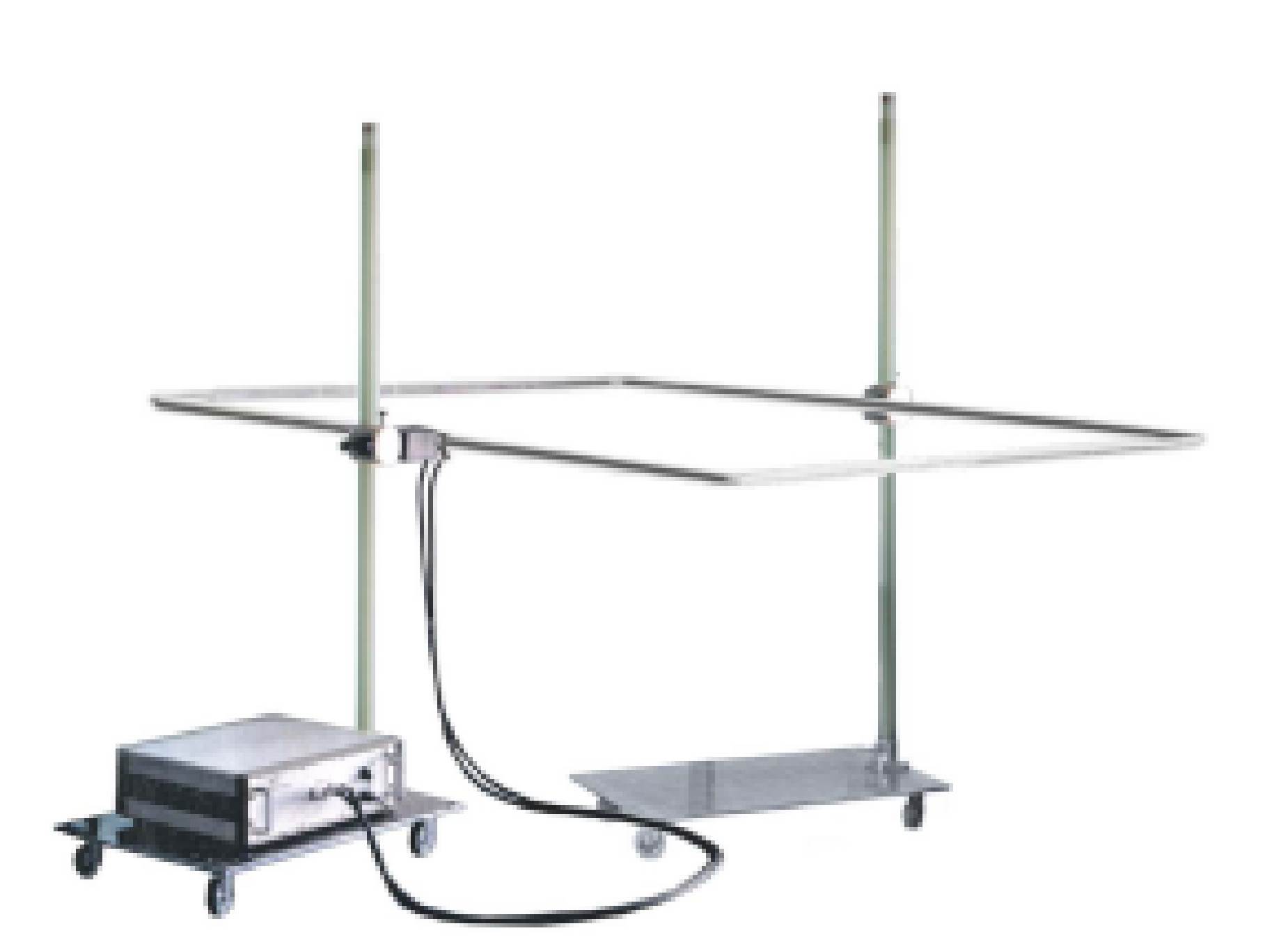

Оборудование MAG 100 имеет в своём составе одновитковую квадратную антенну размером 1 м x 1 м. Для генерации электромагнитного поля напряжённостью 100 A/м необходим ток силой 120 А. MAG 100 включает в себя преобразователь тока, способный выдавать ток силой 120 A из слаботочного источника. Напряжённость магнитного поля определяется в центре катушки с отклонением ± 3 дБ. Электромагнитное поле перпендикулярно плоскости рамочной антенны. Размеры катушки определяют максимальные габариты тестируемого оборудования (0,6 м x 0,6 м x 0,5 м). MAG 100 можно использовать для проведения испытаний как в горизонтальном, так и в вертикальном положениях, просто вращая рамочную антенну на стойке. MAG 100 можно использовать только для испытаний в непрерывном режиме.

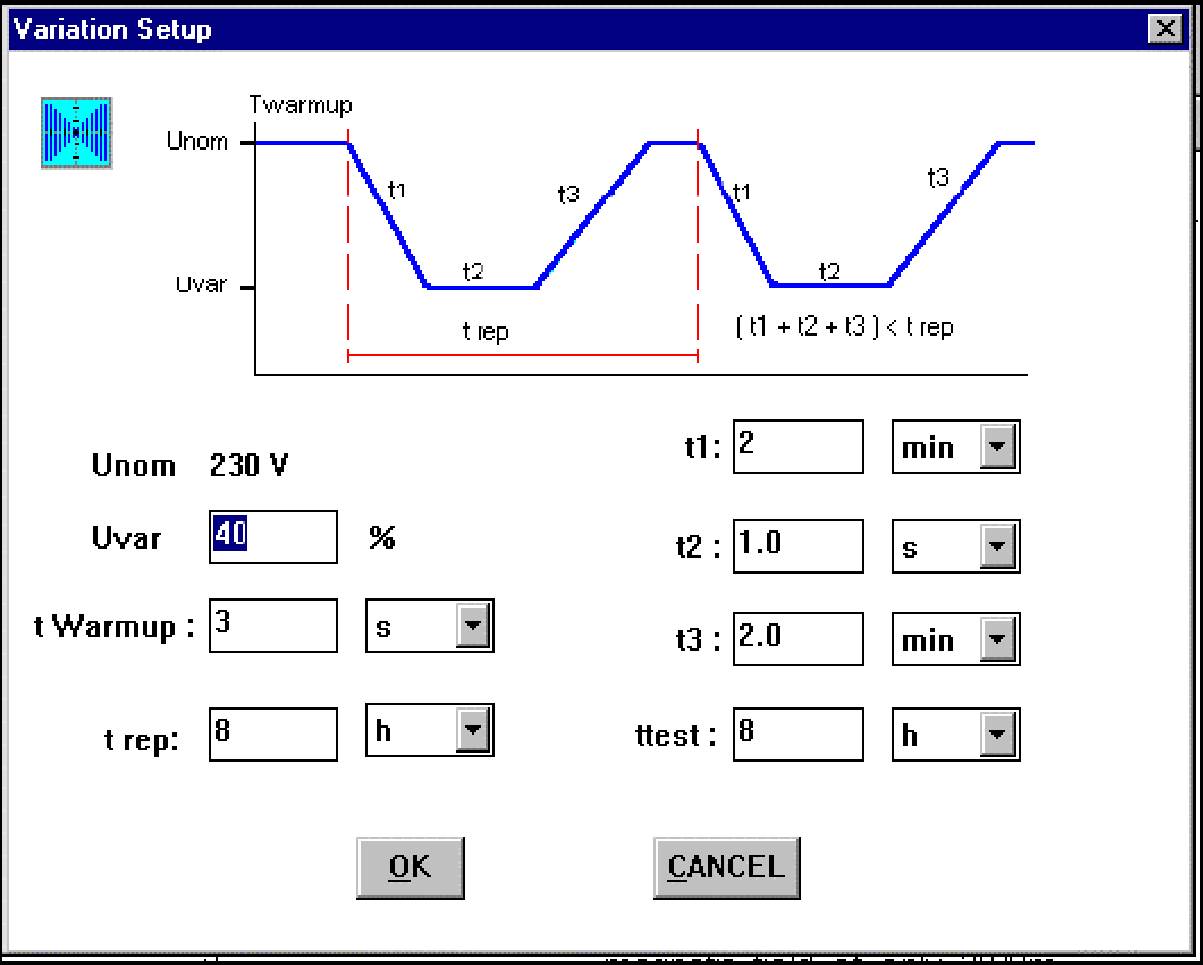

Автоматизированное тестирование

При совместном использовании MAG 100 и другой продукции Haefely EMC Test, тестирование электромагнитного поля можно проводить в полностью или частично автоматизированном режиме. Использование приборов MAG 100 и PLINE 1610 обеспечивает полуавтоматическое тестирование, управляемое с передней панели измерительного прибора. В программном обеспечении прибора PLINE 1610 есть специальное меню для управления MAG 100. Для управления прибором PLINE 1610 используется программное обеспечение WinFEAT&R, т.е. возможность автоматизации испытаний электромагнитного поля с другими испытаниями на ЭМС.

Крупногабаритные тестируемые устройства

Для удовлетворения нужд производителей, тестирующих объекты с габаритами, превышающими размер 0,6 м x 0,6 м, в наличии имеется рамочная антенна размером 2 м x 2,6 м, позволяющая проводить испытания на объектах с размерами до 1,2 м x 1,6 м. Так как антенна применяется с тем же преобразователем тока MAG 100, максимальная сила тока в катушке будет по-прежнему составлять 120 A. В результате, напряжённость магнитного поля в центре катушки будет равняться 36 А/м. Рамочной антенне большего размера требуется две опорных стойки. Её также можно использовать для тестирования в вертикальной и горизонтальной плоскостях.
