ONYX является новейшим имитатором электростатических разрядов. Он выпускается в версии 16 кВ и 30 кВ. В настоящее время ONYX 30 — наиболее эргономичный 30 кВ электростатический пистолет без дополнительного базового устройства для управления, работающий от батареи или сети. Простой в использовании сенсорный экран, эргономичный дизайн, модульный подбор сопротивлений и конденсаторов, многоязычный интерфейс, программное обеспечение дистанционного управления, встроенная светодиодная подсветка и дисплей, защищенный от температурного воздействия и влаги. Все перечисленное обеспечивает безотказное применение ONYX на разнообразных измерительных площадках.
Кнопка программируемого ключа, объединенная с кнопкой пуска, имеет разнообразные функции, которые может задавать пользователь, в том числе переключение полярности, светодиодная подсветка, сброс счетчика, ступенчатое увеличение/уменьшение напряжения и др.
ONYX также отличает уникальное самотестирование, в процессе которого проверяются все основные части прибора. Это гарантирует проведение надежных и достоверных проверок при каждом использовании прибора.
Напряжение воздушного разряда 1 — 16 кВ или 1 — 30 кВ Напряжение контактного разряда 1 — 16 кВ или 1 — 30 кВ Повторяемость разряда единичный/0,1/0,2/0,5/1/2/5/10/20 Гц Счетчик разрядов 1 — 9999 Цепь R/C (по умолчанию) 150 пФ/330 Ом Размеры (ширина х высота х длина) 290 х 270 х 110 мм Разрешение по напряжению шаги по 100 В Полярность импульсов разряда положительная и отрицательная Режимы работы единичный и непрерывный Время работы батарей > 16 часов Потребляемая мощность 17 ВА Вес 1,7 кг Область применения генератора разрядов ONYX
Полное соответствие или частичное соответствие испытаний широкому спектру стандартов:
- IEC/EN 61000-4-2 Версия 2 (2009)
- IEC/EN 61326
- IEC/EN 61000-6-1 & -6-2
- IEC 61340-3-1
- ISO 10605
- GMW 3097
- Ford AB/AC
- ANSI C63.16
- PSA B21 7110
- ISO 14304
- ITU-T K.20
- MIL-STD-331/-464/-750/-883/-1512/-1514/-1541/-1542
- RTCA/DO-160
- JEDEC 22-A114
- GR-78-CORE
- GR-1089-CORE и др.
Краткое описание ONYX-16/30 на английском языке.
Преимущества имитатора ONYX
- Универсальность — позволяет осуществлять многообразные измерения с максимальной рентабельностью;
- Быстрота и легкость — управление одним касанием и простая структура меню на экране;
- Мобильность — наиболее эргономичный 30 кВ электростатический пистолет без базового устройства внешнего управления;
- Надежный и экономичный — продукт сделан в Швейцарии, надежность, сервис, удобная бюджетная упаковка.
Особенности имитатора ONYX
- задаваемая пользователем функция программируемого ключа;
- сенсорный экран;
- эргономичный дизайн;
- единая интегрированная конструкция (нет базовых устройств);
- предварительные тесты согласно стандартам;
- установочный тест, проверка памяти и испытание нагрузки;
- использование сменных емкостей и сопротивлений;
- автоматическое переключение полярности;
- удаленное управление;
- работа от аккумуляторной батареи длительного действия или сети;
- многоязычный интерфейс.
В переносной кейс c имитатором электростатических разрядов ONYX-30 входят
- наконечник пробника дугового разряда; наконечник пробника контактного разряда;
- 2 перезаряжаемых батарейный блоков;
- кабель заземления;
- зарядное устройство, включая сетевой адаптер;
- модуль сопротивление/конденсатор величиной 150 пФ/330 Ом, согласно стандарту IEC 61000-4-2;
- руководство быстрого старта;
- руководство на СD;
- сертификат о калибровке.
Опции и вспомогательные принадлежности
1. R/C Модули
Модули для формирования формы импульса - 150 пФ/2 кОм (ISO 10605)
- 330 пФ/2 кОм (ISO 10605)
- 330 пФ/330 Ом (ISO 10605)
- 100 пФ/1,5 кОм
- 150 пФ/150 Ом
- 500 пФ/500 Ом
- 500 пФ/5 кОм
- 50 пФ — 1 нФ / 50 Ом — 5 кОм
2. Наконечник пробника дугового воздушного разряда на 30 кВ
Наконечник разряда диаметром 30мм для улучшения воздушного разряда до 30 кВ 3. Наконечник пробника быстрого разряда
Для надежности измерений уменьшает время нарастания импульса разряда до 0,3 нс 4. Аккредитованная калибровка, Калибровка, зарегистрированная официально и отвечающая требованиям ISO/IEC 17025 5. Сетевой адаптер Для длительных измерений замените батареи адаптером 6. Удаленное управление Корпус оснащен оптическим интерфейсом RS 232 и программным обеспечением для управления и составления отчетов 7. Комплект для проверки
Комплект для проверки формы импульса на соответствие стандарту IEC/EN 61000-4-2. Включает: нагрузку 2 Ом /4 ГГц, аттенюаторы, коаксиальный кабель, руководство по эксплуатации 8. Горизонтальная связывающая пластина размером 1,6 x 0,8 м для непрямого воздействия электростатического разряда. Включает кабель, объединенный с двумя высоковольтными сопротивлениями величиной 470 Ом 9. Вертикальная связывающая пластина размером 0,5 x 0,5 м для непрямого воздействия электростатического разряда. Включает кабель, объединенный с двумя высоковольтными сопротивлениями величиной 470 Ом. 10. Испытательный стенд Деревянный стенд размером 160 х 80 см, не содержащий металлических деталей (в соответствии с требованием IEC 61000-4-2).

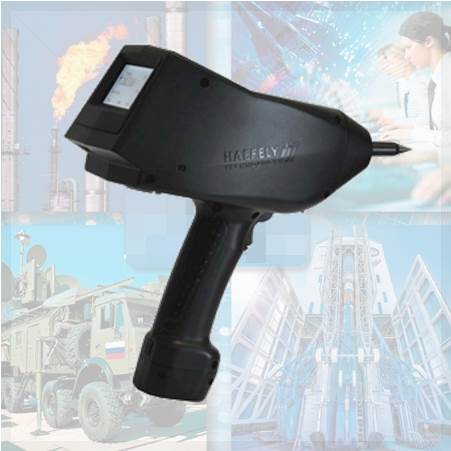

Внешний вид ONYX
Комплектация ONYX
