Кроссы оптические

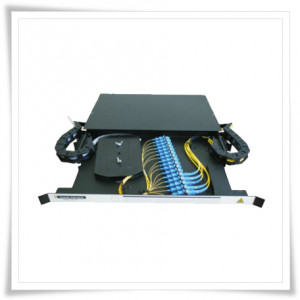

Модуль кросса высокой плотности

Кроссы оптические высокой плотности производства комплектуются модулями ТККОР М. Модуль кросса обладает эргономичной конструкцией, обеспечивающей свободный доступ к любому из оптических портов, а также возможностью оперативно производить монтаж, инсталляцию и коммутацию оптических волокон, исключая возможность их повреждений.

Конструкция модулей оптического кросса предусматривает возможность установки лотков двух типов:

• с коммутацией и свариванием волокон (S);
• только с коммутацией (P).

По бокам расположены два прямоугольных вывода для патч-кордов. Возможны варианты исполнения с ёмкостью от 4 до 64 портов с установкой соответствующих сплиттеров.

Особенности и преимущества модуля кросса оптического высокой плотности:

• использование удобной сплайс-кассеты обеспечивает защиту волокон и высокую производительность работы монтажников;
• конструкция обеспечивает соблюдение необходимых радиусов изгибов при укладке кабелей, что особенно важно при передаче высоких мощностей;
• удобство доступа к оптическим волокнам.

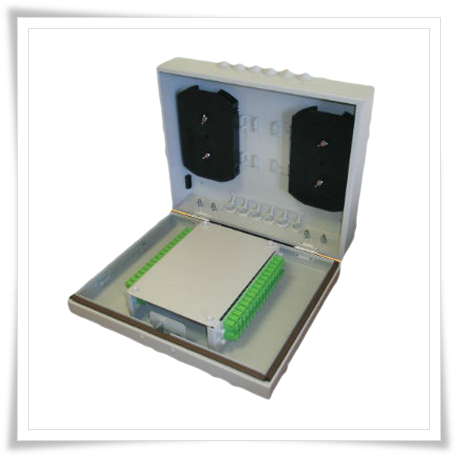

Кроссы оптические настенные TKKOH-32/64-PON со сплиттером

Под сплайс-кассетами организована зона для укладки запаса модулей входящих кабелей. Кросс оборудован металлическими скобами для жёсткого крепления линейного оптического кабеля.
Антивандальное исполнение с дополнительным ребром жёсткости, защищающим от ввода внутрь посторонних предметов (отвёртка, нож). По бокам расположены два прямоугольных вывода для патч-кордов.

Кросс высокой плотности

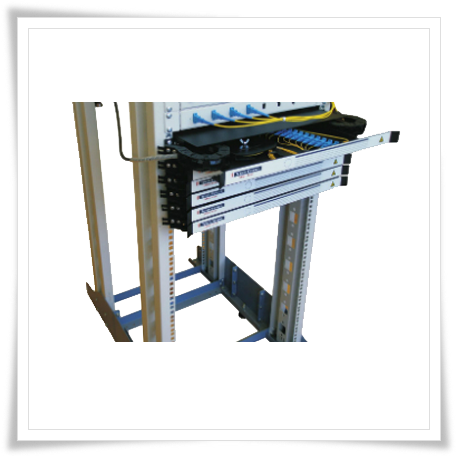

Модули кросса также могут устанавливаться в стандартные 19”, 21” и 23” шкафы и стойки. В этом случае для обеспечения запаса патч-кордов на 1 модуль необходимо использовать органайзер патч-кордов ТКОрг. Допустимо поэтапное наращивание ёмкости кросса.

Кроссы оптические для PON-сетей

Использование стандартной сплайс-кассеты обеспечивает требуемые радиусы выкладки волокон и высокую производительность труда монтажников. Крышка сплайс-кассеты обеспечивает защиту волокон в процессе эксплуатации при подключении абонентов. Обеспечен удобный крепёж модулей и кабелей, что особенно существенно при монтаже кабеля Acome.

Кросс высокой плотности с 2-х обслуживанием

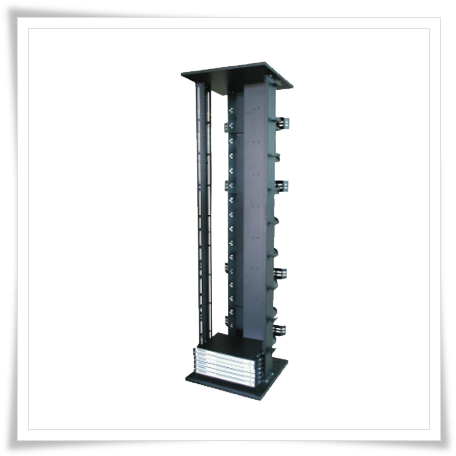

Кросс представляет собой специализированную стойку ТК108.19”.47U-(600х600) с габаритами 2150х600х600, укомплектованную десятью модулями кросса. При этом суммарная ёмкость кросса составит:

• при использовании модулей ТККОР-96 М SC(FC) S (с коммутацией и свариванием волокон) — 960 оптических портов;
• при использовании модулей ТККОР-144 М LC S (с коммутацией и свариванием волокон) — 1440 оптических порта;
• допустимо поэтапное наращивание ёмкости кросса.

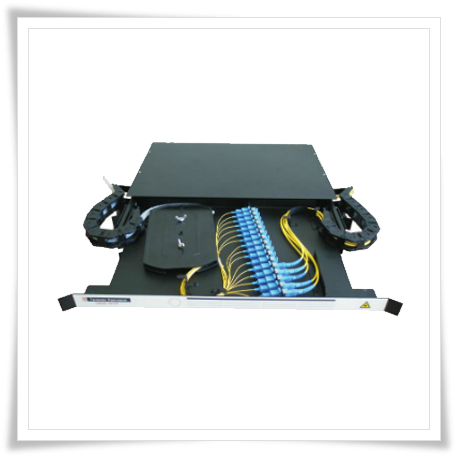

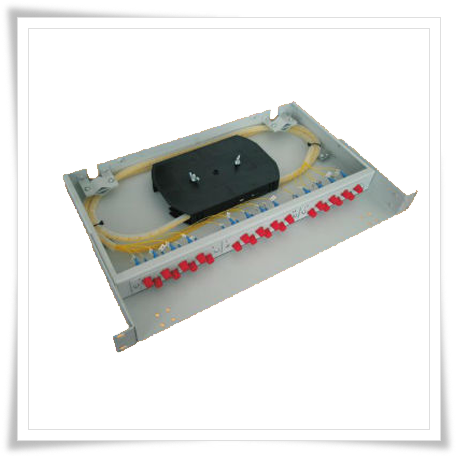

Кроссы 19

Два съёмных уголка для крепления кросса к стойке имеют три варианта фиксации:

• на уровне лицевой панели (стандартный);
• со смещением лицевой панели на 30 мм;
• со смещением лицевой панели на 65 мм.

Крышка крепится к корпусу с помощью 2-х винтов и 2-х фиксаторов. Каждая съёмная адаптерная планка или заглушка крепятся к лицевой панели корпуса клипсами диаметром 8 мм либо 2-мя винтами.

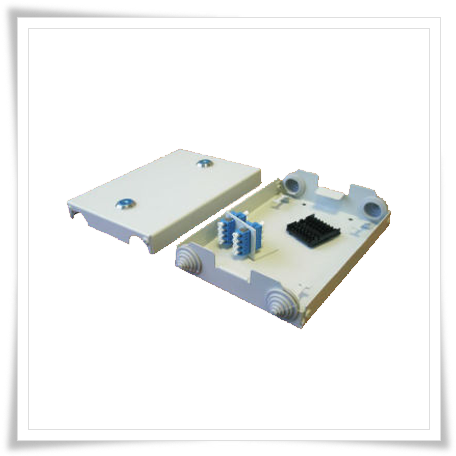

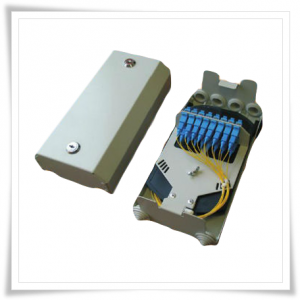

Коробка оптическая настенная TKKOH-4 SC/8LC

• коробка предназначена для установки в щитках и нишах;
• имеет малые габариты;
• может применяться при строительстве сетей PON;
• пылезащищённая конструкция корпуса;
• возможна установка замков одной серии с единым мастер-ключом;
• могут применяться разъёмы LC, при этом ёмкость коробки возрастает до 8 портов;
• может использоваться как разветвительная коробка с прохождением транзитного кабеля;
• кабельные вводы выполнены в виде круглых отверстий диаметром 20 мм и защищены резиновыми сальниками.

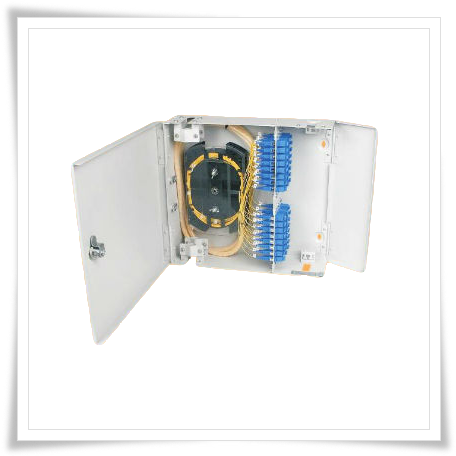

Кроссы оптические настенные

Продольная стойка, собранная на патч-панелях, делит кросс на два отсека: абонентский и монтажный (где сплайс-кассета).

В монтажном отсеке в верхней и нижней стенках корпуса расположены U-образные вводы, оборудованные металлическими скобами для жёсткого крепления линейного оптического кабеля. Крышка кассеты фиксируется 2-мя «барашками».
