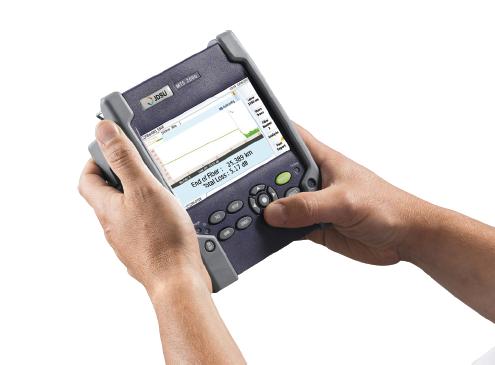

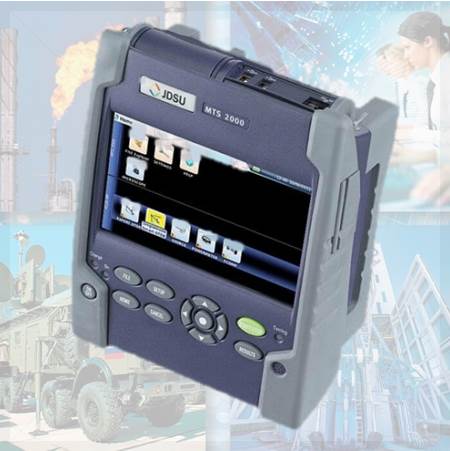

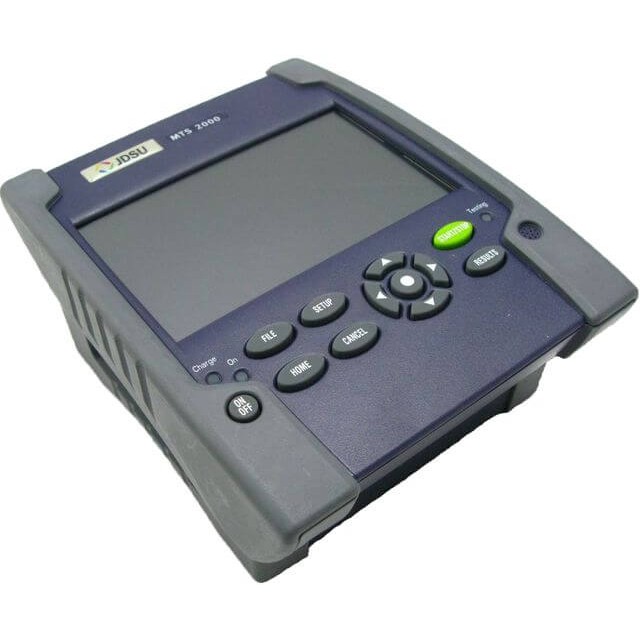

MTS-2000 Миниатюрный оптический рефлектометр

Заказать

MTS-2000 представляет собой портативную модульную платформу для инсталляции, подготовки к работе и обслуживания волоконно-оптических сетей корпоративных, городских, а также сетей FTTx/Access и PON.

MTS-2000 поддерживает целый ряд важных инструментов анализа волокна, таких как осмотр соединений, источник излучения, измеритель мощности, измеритель возвратных оптических потерь ORL, оптический рефлектометр OTDR, селективный измеритель мощности для сетей PON и анализатор оптического спектра для сетей CWDM.

Модули для MTS-2000 могут быть использованы и на платформе MTS-4000, а также оба прибора совместимы.

Применение

  • LAN/WAN/Metro/Access/PON OTDR Быстрый и единообразный ввод в эксплуатацию волокон по всей сети с помощью режима тестирования SmartOTDR™;
  • Функция FiberComplete™ для автоматического измерения вносимых потерь и ORL с поиском повреждений;
  • Анализатор оптического спектра CWDM;
  • Селективный измеритель мощности для PON/FTTH;
  • Цифровой микроскоп для осмотра разъемов и портов и анализа по стандарту IEC (приемка/отбраковка);
  • Прочие виды тестирования: измерение оптической мощности, визуальный детектор повреждений и оптический телефон.

  • Основные характеристики

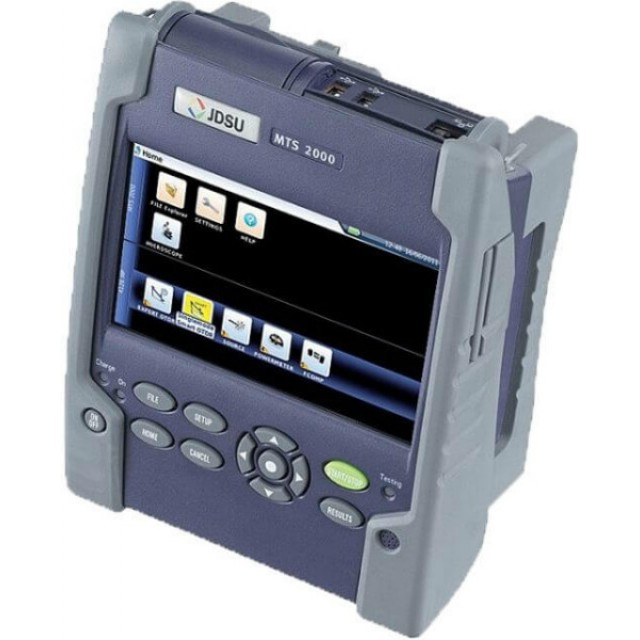

    • Большой 5-дюймовый сенсорный экран;
    • Множество вариантов тестирования, включая оптическую рефлектометрию, автоматическое измерение IL/ORL, анализ CWDM, селективный измеритель мощности PON и осмотр соединительных разъемов с анализом по стандарту IEC (приемка/отбраковка);
    • Встроенный измеритель оптической мощности, визуальтый детектор повреждений (VFL) и оптический телефон;
    • Литий-полимерный аккумулятор (LiPo) нового поколения, обеспечивающий до 8 часов автономной работы;
    • Разнообразие интерфейсов, включая Ethernet, USB, Bluetooth и WiFi;
    • Специальная сумка для использования прибора со свободными руками в комплекте.

    Общие характеристики MTS-2000

    Экран 5 сенсорный, разрешение 800*480
    Внутренняя память 1Гб (128Мб для хранения)

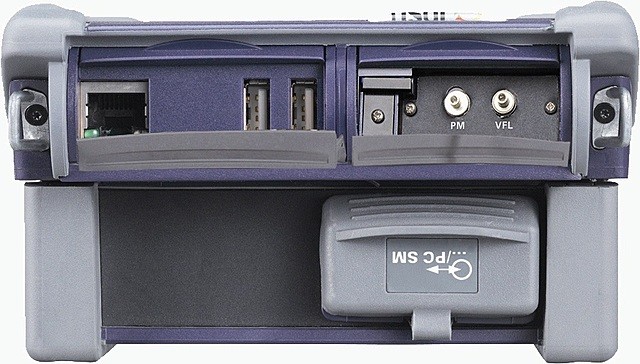

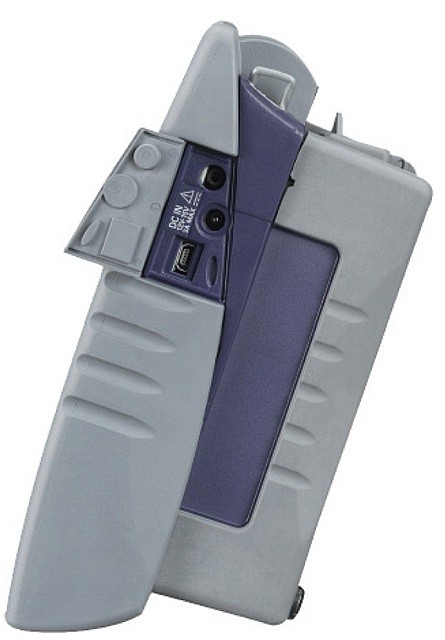

    Интерфейсы 2хUSB 2.0, 1xmini-USB 2.0, 1xRJ-45, WiFi (опция), Bluetooth (опция)
    Аккумулятор Перезаряжаеммый Lithium-Polymer, 8 часов автономной работы
    Габариты с модулем (ШхВхГ) 175х138х80мм
    Вес с аккумулятором и модулем 1,2кг
    Рабочая температура -20 ~ +50°С

  • Комплект поставки базовой платформы MTS-2000

    1. Модульная платформа MTS-2000 (Код: JD-EM2000HVT) с сенсорным экраном;
    2. Мягкий кейс типа “Свободные руки”;
    3. Наплечный ремень;
    4. Блок питания;
    5. Аккумулятор;
    6. USB кабель;
    7. Краткое руководство пользователя.

    Опции дополнительно к базовой платформе MTS-2000

    Базовая платформа Viavi MTS-2000
    Базовая платформа MTS-2000 с сенсорным экраном высокого разрешения JD-EM2000HVT
    Дополнительные опции для платформы MTS-2000
    Bluetooth — беспроводное соединение JD-E20BLUE
    WiFi — беспроводноt соединение JD-E20WIFI
    Измеритель оптической мощности (PM) JD-E20PM
    Визуальный локатор повреждений, красный свет (VFL) JD-E20VFL
    Измеритель оптической мощности и Визуальный локатор повреждений (PM + VFL) JD-E20PMVFL
    Переговорное устройство (оптофон) и измеритель оптической мощности (TS + PM) JD-E20TSPM
    Опция SLM — интеллектуальная рефлектометрия
    Видеомикроскоп P5000i для контроля чистоты коннекторов и портов FC, SC, ST, LC (поставляется дополнительно) JD-EDFSCOPE5KI
    Внимание! Опции встраиваются в платформу аппаратно в процессе производства. Они должны быть заказаны одновременно с базовой платформой. Опции не входят в стандартную комплектацию базовой платформы. При выборе из трёх опций PM, TS и VFL встроить можно не более двух одновременно.

    Краткое описание опций

    Опция измерителя оптической мощности:

    • Калибровочные длины волн: 850/1310/1490/1550/1625/1650 нм
    • Диапазон рабочих длин волн: 800 ~ 1650 нм с шагом 1 нм
    • Динамический диапазон: +5 ~ 50 дБм
    • Максимальное разрешение: 0.01 дБ/0.01нВт
    • Тип разъема: Universal Push Pull (UPP)

    Опция определителя обрывов VFL:

    • Длина волны: 650 нм
    • Режимы работы: CW, 1Hz
    • Лазер: Класс 2 в соответствии с EN60825-1 и FDA21 CFR часть 1040.10

    Опция переговорное устройства:

    • Динамический диапазон: 32дБ
    • Тип разъема: SC, FC, и UPP (три адаптера включены в комплект поставки опции)

    Опция видео микроскопа:

    Микроскоп подключается к платформе через USB порт. Результаты выводятся на экран платформы. Встроенное программное обеспечение FiberChack проводит оценку состояния коннектора в соответствии с требованиями МЭК.

    Опции WiFi и Bluetooth:

    Удаленное управление прибором, подключение периферийных устройств.
