Тестер-анализатор пакетных сетей МАКС-ЕМК «Е». Измерение расхождения шкал времени. Поддержка ГЛОНАСС/GPS.

• независимая поддержка и тестирование двух интерфейсов Ethernet/Gigabit Ethernet;
• генерацию/анализ трафика на канальном, сетевом уровнях и выше с установкой нагрузки, битов приоритета ToS/DSCP, длины пакетов, настройкой MAC-адресов и IP-адресов источника, получателя и иных полей пакетов;
• одновременную генерацию нескольких потоков с разными настройками полей канального и сетевого уровня;
• сбор и отображение различной статистической информации по принимаемому и передаваемому трафику;
• тестирование в соответствии с рекомендациями RFC-2544, Y.1564;
• контроль связности каналов и маршрутов на уровне IP: эхо-тестирование (Ping), маршрут, DNS, IP-сканер;
• организацию шлейфа на физическом, канальном, сетевом и транспортном уровнях с перестановкой либо заменой полей MAC, IP и других;
• организацию соединения с одного измерительного порта на другой с параллельным сбором статистики в режиме мониторинга;
• фильтрацию входящего трафика на канальном и сетевом уровнях;
• поддержку протокола эксплуатации, администрирования и обслуживания (ОАМ) по Ethernet с возможностью удаленного включение шлейфа;
• диагностику неисправностей медного кабеля (состояния кабеля, расстояния до дефекта, перекрестности витых пар и т.д.);
• поддержку протокола разрешения адресов (ARP);
• поддержку протокола динамической конфигурации узла (DHCP);
• поддержку мультипротокольной коммутации по меткам (MPLS);
• измерение вариации задержки пакетов (PDV) в соответствии с рекомендацией RFC-3393;
• тестирование метрик MDI в соответствии с рекомендацией RFC-4445;
• измерение параметров протокола высокоточной синхронизации времени (РТР) по рекомендации IEEE1588 вер. 2;
• тестирование прохождения трафика для симметричных и асимметричных каналов;
• измерение входной и выходной мощности по оптике;
• измерение коэффициента битовых ошибок (BER);
• тестирование в многопоточном режиме;
• удаленное управление через порт USB и отдельный порт Ethernet с помощью программы удаленного управления;
• удаленное управление шлейфом;
• независимое хранение настроек тестов, интерфейсов и результатов измерений во внутренней памяти прибора;
• поддержка русского и английского интерфейсов меню прибора и программы удаленного управления.

По результатам тестирования формируются отчеты в графическом и табличном виде, которые переноситься на ПК.

Технические параметры

• эргономичный корпус из ударопрочного пластика и износостойкая клавиатура;

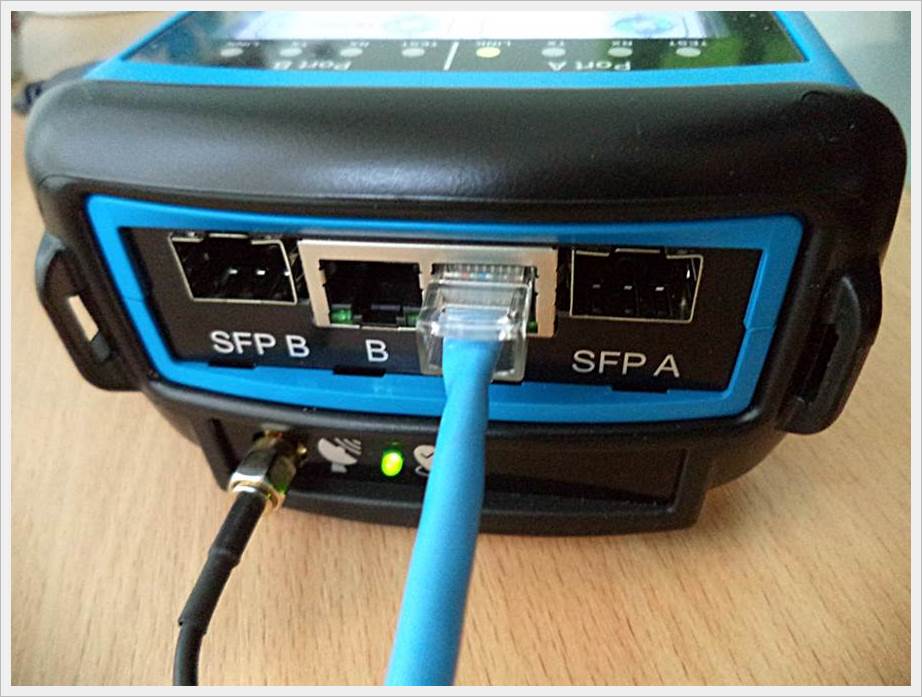

• два независимых измерительных порта RJ-45 10/100/1000 BASE-T (Ethernet, Fast Ethernet, Gigabit Ethernet);
• два независимых измерительных порта под SFP-модули 1000 BASE-X (Gigabit Ethernet);
• выделенный порт RJ-45 10/100 BASE-T для удаленного управления;
• порт USB для удаленного управления и подключения к ПК;
• цветной графический экран с разрешением 320х240;
• аккумулятор 1шт типа LiIon;
• время автономной работы без подзарядки до 9 ч;
• габариты – 220×110×62 мм;
• вес – не более 0,7 кг.

ПРИ ТЕСТИРОВАНИИ СЕТЕЙ СОВМЕСТНО С АНАЛИЗАТОРОМ МАКС-ЕМК МОЖЕТ ИСПОЛЬЗОВАТЬСЯ УСТРОЙСТВО ЗАВОРОТА ТРАФИКА ПАКЕТНЫХ СЕТЕЙ МАКС-ЕМВК.

Устройство образования шлейфа и анализа трафика пакетных сетей МАКС-ЕМВK может функционировать в базовом варианте Шлейф либо в расширенном варианте Анализатор, при этом работать как совместно с тестером-анализатором МАКС-ЕМK в качестве устройства заворота трафика, так и отдельно в качестве самостоятельного тестера сетей Ethernet, Fast Ethernet и Gigabit Ethernet. Управление и отображение результатов измерений осуществляются при помощи персонального компьютера, подключенного к нему через порт USB или Ethernet.

Самостоятельно в качестве анализатора его целесообразно применять как более дешевое решение в тех случаях, когда не требуются метрологические характеристики, например, в процессе эксплуатации пакетных сетей.

Перейти к описанию МАКС-ЕМВК >>>
