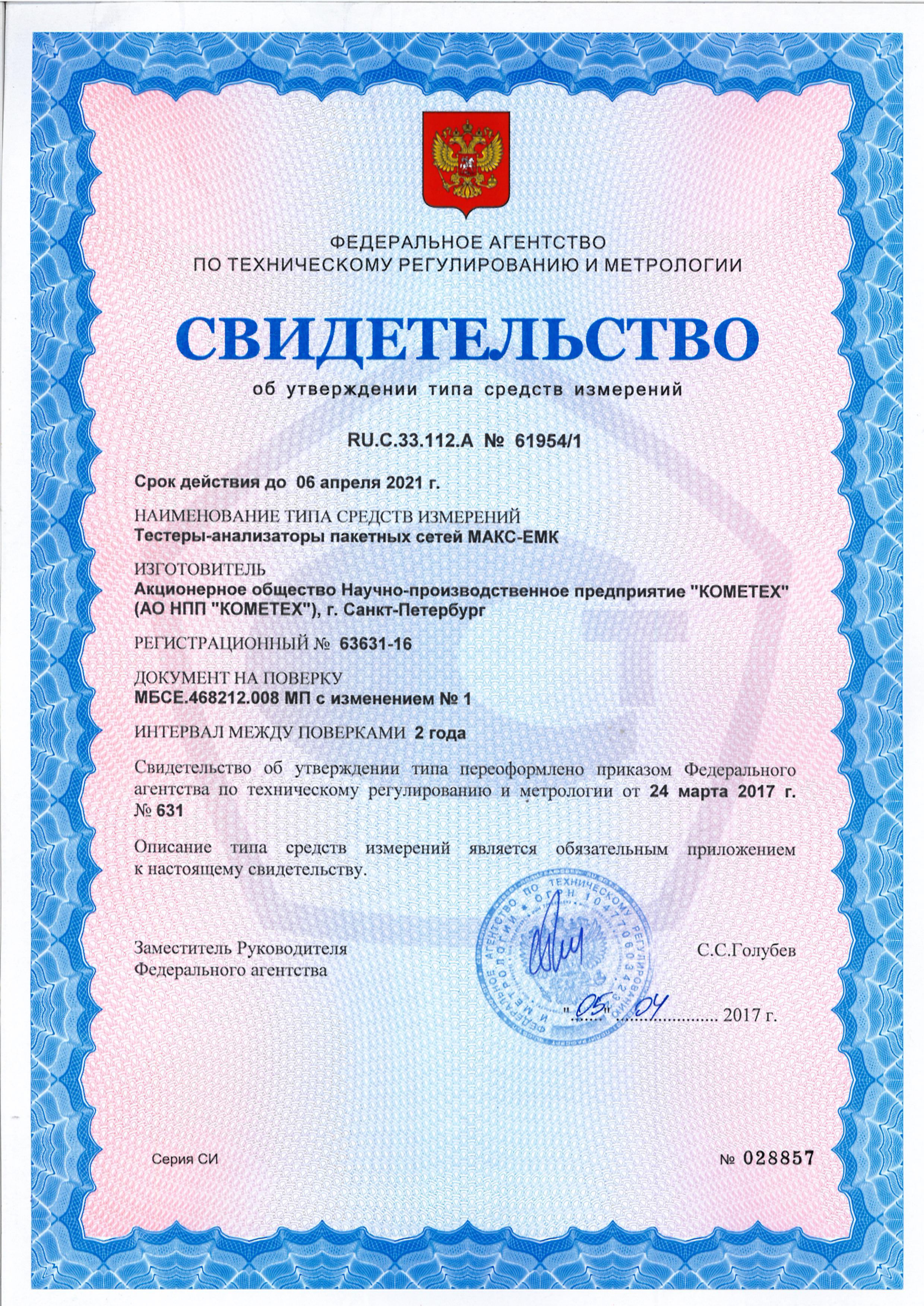

Тестер-анализатор пакетных сетей МАКС-ЕМК «В». Тестер нового поколения.

Функциональные возможности МАКС-ЕМК «В»

• независимая поддержка и тестирование двух интерфейсов Ethernet/Gigabit Ethernet;
• генерацию/анализ трафика на канальном, сетевом уровнях и выше с установкой нагрузки, битов приоритета ToS/DSCP, длины пакетов, настройкой MAC-адресов и IP-адресов источника, получателя и иных полей пакетов;
• одновременную генерацию нескольких потоков с разными настройками полей канального и сетевого уровня;
• сбор и отображение различной статистической информации по принимаемому и передаваемому трафику;
• тестирование в соответствии с рекомендациями RFC-2544, Y.1564;
• контроль связности каналов и маршрутов на уровне IP: эхо-тестирование (Ping), маршрут, DNS, IP-сканер;
• организацию шлейфа на физическом, канальном, сетевом и транспортном уровнях с перестановкой либо заменой полей MAC, IP и других;
• организацию соединения с одного измерительного порта на другой с параллельным сбором статистики в режиме мониторинга;
• фильтрацию входящего трафика на канальном и сетевом уровнях;
• поддержку протокола эксплуатации, администрирования и обслуживания (ОАМ) по Ethernet с возможностью удаленного включение шлейфа;
• диагностику неисправностей медного кабеля (состояния кабеля, расстояния до дефекта, перекрестности витых пар и т.д.);
• поддержку протокола разрешения адресов (ARP);
• поддержку протокола динамической конфигурации узла (DHCP);
• поддержку мультипротокольной коммутации по меткам (MPLS);
• измерение вариации задержки пакетов (PDV) в соответствии с рекомендацией RFC-3393;
• тестирование метрик MDI в соответствии с рекомендацией RFC-4445;
• измерение параметров протокола высокоточной синхронизации времени (РТР) по рекомендации IEEE1588 вер. 2;
• тестирование прохождения трафика для симметричных и асимметричных каналов;
• измерение входной и выходной мощности по оптике;
• измерение коэффициента битовых ошибок (BER);
• тестирование в многопоточном режиме;
• удаленное управление через порт USB и отдельный порт Ethernet с помощью программы удаленного управления;
• удаленное управление шлейфом;
• независимое хранение настроек тестов, интерфейсов и результатов измерений во внутренней памяти прибора;
• поддержка русского и английского интерфейсов меню прибора и программы удаленного управления.

По результатам тестирования формируются отчеты в графическом и табличном виде, которые переноситься на ПК.

Передняя панель МАКС-ЕМК «В» и примеры меню измерений

Светодиодные индикаторы обеспечивают визуальный контроль условий измерения, передачи и приема данных. Индикаторы располагаются непосредственно над дисплеем. Прибор МАКС-ЕМК имеет по четыре индикатора на каждый порт A и В: Test, Rx, Tx, Link (слева направо). В зависимости от режимов работы прибора индикаторы могут показывать различную статусную информацию. Под индикаторами на дисплее располагаются подписи, которые показывают режим работы прибора и индикаторов.

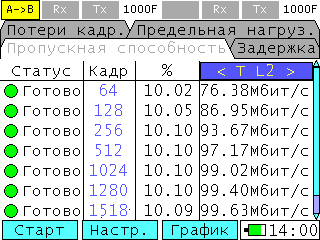

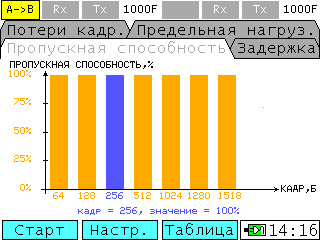

Пример тестирования по методике рекомендации RFC-2544.

Тестер МАКС-ЕМК «В» поддерживает выполнение тестирования на соответствие рекомендации RFC-2544, которая была разработана в 1999 году и принята IETF. В настоящее время эта рекомендация практически стандарт де-факто, благодаря широкому распространению и свободному доступу. Рекомендация описывает и определяет набор тестов для определения характеристик устройств межсетевых соединений, форматы представления результатов тестирования:

• Пропускная способность (throughput);
• Задержка распространения (latency);
• Зависимость уровня потерь кадров (frame loss rate);
• Предельная нагрузка (back-to-back).

Тестирование может проводиться по двум портам независимо и одновременно.

Полезные «мелочи» тестера МАКС-ЕМК «В» — оптический тест.

Функция обеспечивает отображение информации об основных характеристиках SFP модулей и контроль параметров в режиме реального времени. На экране отображается информация об SFP модулях, вставленных в порт А или В. Функция DDM обеспечивает контроль параметров входной и выходной оптической мощности и температуры внутри SFP модуля. В процессе проведения теста результаты представляются в виде таблицы, поля которой заполняются автоматически в соответствии с результатами измерений. Не все SPF модули поддерживают функцию цифрового контроля параметров.

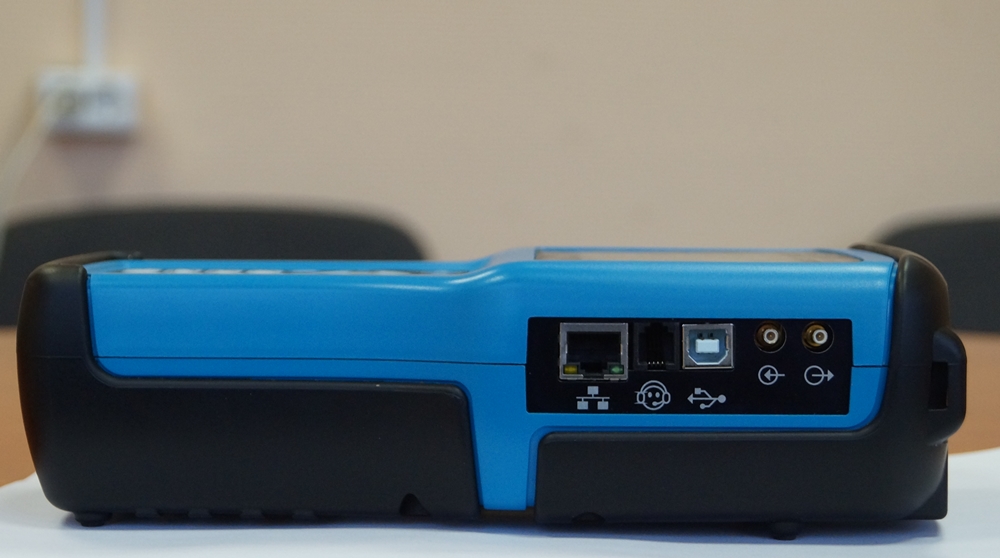

Удаленное управление тестером МАКС-ЕМК «В» по порту USB или порту Ethernet 10/100 Base-T.

Удаленное управление тестером МАКС-ЕМК «В» позволяет производить настройки параметров прибора, настройки тестов, запускать тесты, просматривать и сохранять результаты тестов. Для удаленного управления в приборе предусмотрены порты USB и Ethernet.

Процедура подключения выполнена очень понятно и просто. Например, для управления по порту Ethernet в области программы «Подключение через Ethernet» в поле ввода «IP» вводится IP-адрес порта управления и нажимается кнопка «Соединить». Можно работать!

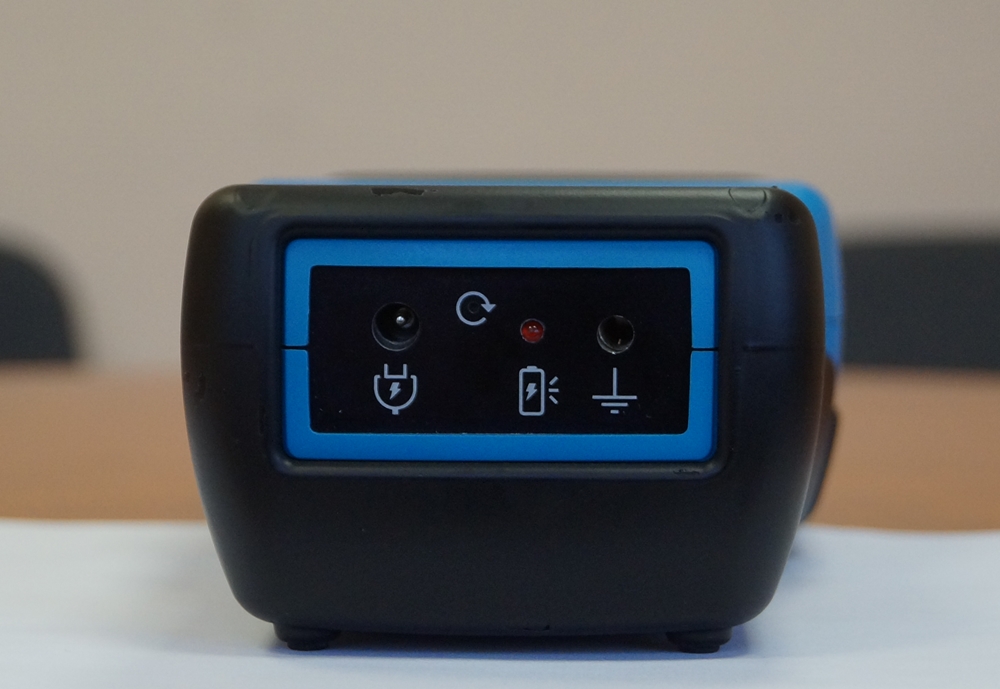

Технические параметры МАКС-ЕМК «В»

• эргономичный корпус из ударопрочного пластика и износостойкая клавиатура;
• два независимых измерительных порта RJ-45 10/100/1000 BASE-T (Ethernet, Fast Ethernet, Gigabit Ethernet);
• два независимых измерительных порта под SFP-модули 1000 BASE-X (Gigabit Ethernet);
• выделенный порт RJ-45 10/100 BASE-T для удаленного управления;
• порт USB для удаленного управления и подключения к ПК;
• цветной графический экран с разрешением 320х240;
• аккумулятор 1шт типа LiIon;
• время автономной работы без подзарядки до 9 ч;
• габариты – 220×110×53 мм;
• вес – не более 0,67 кг.
