Тестер-анализатор пакетных сетей МАКС-ЕМ

Тестер МАКС-ЕМ обеспечивает:

• параллельное тестирование двух интерфейсов Ethernet/Gigabit Ethernet;
• генерация/анализ трафика на канальном, сетевом уровнях и выше с установкой нагрузки, битов приоритета ToS/DSCP, длины пакетов, настройкой MAC-адресов и IP-адресов источника и получателя, и иных полей пакетов;
• одновременная генерация нескольких потоков с разными настройками полей канального и сетевого уровня;
• сбор и отображение различной статистической информации по принимаемому и передаваемому трафику;
• тестирование в соответствии с рекомендациями RFC-2544, Y.1564, RFC-3393;
• контроль связности каналов и маршрутов на уровне IP: эхо-тестирование (ping), маршрут (traceroute), DNS;
• организация шлейфа на физическом, канальном и сетевом уровнях с перестановкой либо заменой полей MAC, IP и других;
• организация соединения с одного измерительного порта на другой с параллельным сбором статистики в режиме мониторинга;
• фильтрация трафика на канальном и сетевом уровнях;
• поддержка протокола эксплуатации, администрирования и обслуживания (ОАМ) по Ethernet с возможностью удаленного включение шлейфа;
• диагностика неисправностей медного кабеля (состояния кабеля, расстояния до дефекта, перекрестности витых пар и т.д.);
• поддержка протокола разрешения адресов (ARP);
• поддержка протокола динамической конфигурации узла (DHCP);
• удаленное управление по Ethernet (04-RC);
• измерения пакетного джиттера (04-PDV);
• настройки MPLS (04-MPLS);
• измерение коэффициента битовых ошибок (BER);
• поддержка русского и английского интерфейса меню прибора и программы удаленного управления.

Технические параметры тестера МАКС-ЕМ

• питание: аккумуляторные батареи (6 шт. тип АА NiMH); устройство внешнего электропитания и зарядки аккумуляторов от сети с напряжением 220–230 В и частотой 50–60 Гц;
• рабочая температура: от +5° до +40°С;
• габариты: 196 x 100 x 40 мм;
• вес: не более 0,6 кг.

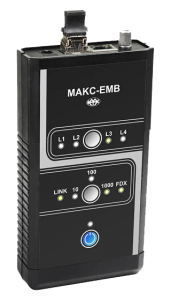

При тестировании сетей совместно с анализатором МАКС-ЕМ может использоваться устройство заворота трафика пакетных сетей МАКС-ЕМВ.

Устройство МАКС-ЕМВ предназначено для использования при техническом обслуживании и проведении ремонтных работ на сетях Ethernet, Fast Ethernet и Gigabit Ethernet.

МАКС-ЕМВ может функционировать в базовом варианте Шлейф либо в расширенном варианте Анализатор, при этом работать как совместно с тестером-анализатором МАКС-ЕМ в качестве устройства заворота трафика, так и отдельно в качестве самостоятельного тестера сетей Ethernet. Управление и отображение результатов измерений осуществляются при помощи персонального компьютера, подключенного к нему через порт USB или Ethernet.

Самостоятельно в качестве анализатора его целесообразно применять как более дешевое решение в тех случаях, когда не требуются метрологические характеристики, например, в процессе эксплуатации пакетных сетей.

Устройство может быть включено как от внешнего блока питания, так через дополнительный Ethernet порт RJ-45 по PoE.

Варианты включения контрольно-измерительного оборудования МАКС-ЕМ и МАКС-ЕМВ представлены на следующей картинке на сети Ethernet:

Перейти к описанию МАКС-ЕМВ >>>
