Сетевой анализатор SA-4 предназначен для измерения параметров цифровых трактов на скоростях передачи от 2 Мбит/с до 622 Гбит/c, на электрических и оптических интерфейсах, включая PDH E1/E3/E4, SDH STM-1/4, для проведения паспортизации трактов при вводе в эксплуатацию, производства, настройки, ремонта оборудования связи, обучения.
Области применения прибора:
- объекты связи,
- производство средств СЦИ,
- учебные заведения.
Особенности:
- 10’’ ЖК-панель, управление посредством сенсорного экрана;
- интуитивный пользовательский интерфейс, простота в управлении;
- восстановление конфигурации при включении питания;
- питание от сети переменного тока 220В 50 Гц;
- возможность наращивания функций по мере возникновения необходимости;
- самое привлекательное в своем сегменте отношение функциональность/цена.
Сертификат об утверждении типа средств измерений RU.C.33.112.A № 47080 Внесен в Государственный Реестр средств измерений 11.07.2012 под номером № 36196-12
Возможности прибора SA-4
- измерение большого количества параметров для трактов PDH и SDH (электрического и оптического);
- осуществление мониторинга тракта с выводом и без вывода из эксплуатации;
- вывод развернутой по иерархическим уровням индикации;
- произвольная структура транспортных объектов;
- отображение содержимого заголовков всех уровней;
- усиление входного сигнала от 0 до 30 дБ с шагом 3 дБ (для электрических интерфейсов);
- отслеживание состояния указателей;
- чтение/редактирование идентификаторов трассы;
- генерация аварийных сигналов;
- генерация калиброванных ошибок в диапазоне 10-3…10-9;
- манипуляция указателями (инкремент, декремент, формирование тестовой последовательности, установка признака NDF, редактирование битов SS);
- редактирование байтов заголовков;
- широкий набор режимов синхронизации;
- скремблирование при приеме и передаче;
- генерация и измерение джиттера (E1/STM-1e/STM-1);
- смещение частоты сигнала при передаче;
- измерение частоты сигнала при приеме;
- организация оптичес-ких интерфейсов посредством сменных SFP-модулей;
- чтение информации из внутренней памяти SFP-модуля;
- проведение измерений продолжительностью от 15 минут до 30 дней;
- формирование протокола на основании действующих Норм;
- архивация и печать результатов измерений;
- измерение пропускной способности, коэффициента потери пакетов, задержки распространения и джиттера пакетов для Ethernet – соединения;
- установка произвольного значения MAC-адреса при тестировании Ethernet – соединений.
Основные технические характеристики SA-4
Характеристика Интерфейс E1 E3 E4 STM-1e STM-1/STM-4/16 Разъем BNC BNC BNC BNC LC Кодировка HDB3 HDB3 CMI CMI NRZ Сопротивление, Ом 75/120* 75 75 75 — Длина волны**, нм — — — — 1310, 1550 Максимальный уровень мощности входного оптического сигнала**, дБм — — — — -9…0 Минимальный уровень мощности входного оп-тического сигнала***, дБм — — — — -35…-24 Уровень мощности выходного оптического сигнала**, дБм — — — — +5…-20 Усиление входного сигнала 0…30 дБ с шагом 3 дБ 0…24 дБ с шагом 3 дБ 0…21 дБ с шагом 3 дБ 0…21 дБ с шагом 3 дБ — Внедрение калиброван-ных ошибок в передаваемый сигнал ECOD, EFAS, ECRC, REBE, TSE ECOD, EFAS, TSE ECOD, EFAS, TSE ECOD, EFAS, B1, B2, HP-B3, LP-B3, BIP-2, TSE Измерение ошибок в принимаемом сигнале ECOD, EFAS, ECRC, REBE, TSE ECOD, EFAS, TSE EFAS, TSE EFAS, B1, B2, HP-B3, LP-B3, BIP-2, TSE Внедрение аварий при передаче AIS, RAI AIS, RAI AIS, RAI RS-TIM, MS-RDI, MS-AIS, MS-REI, AU4-AIS, AU4-LOP, HP-UNEQ, HP-RDI, HP-TIM, HP-REI, TU-AIS, TU-LOP, LP-ENEQ, LP-RDI, LP-TIM, LP-REI Определение аварий при приеме LOS, AIS, LOF, RAI, LSS, LOM LOS, AIS, LOF, RAI, LSS LOS, AIS, LOF, RAI, LSS LOS, LOF, RS-TIM, MS-RDI, MS-AIS, MS-REI, AU4-AIS, AU4-LOP, HP-UNEQ, HP-RDI, HP-TIM, HP-REI, TU-AIS, TU-LOP, LP-ENEQ, LP-RDI, LP-TIM, LP-REI Режимы синхронизации при передаче от внутреннего источника от принимаемого сигнала
от внешнего источника тактового сигнала частотой 2,048 МГц
Структура испытательных сигналов — Бесцикловая — Циклы E1
— Сверхциклы
— Режим ИКМ
— Бесцикловая — Циклы E3
— Бесцикловая — Циклы E4
Произвольная загрузка произвольного VC-12, VC-3, VC-4 в AU-4 Виды ПСП 211-1 215-1
223-1
последовательность, заданная пользователем в пределах одного байта
Контролируемые в процессе измерения параметры тракта ES, SES, US, BE, BBE ES, SES, US ES, SES, US ES, SES, US, BE, BBE Комплектация SA-4
Комплектация с минимальным набором открытых опций (базовая комплектация) обеспечивает полную функциональную поддержку интерфейсов E1/E3/E4.
В базовой комплектации заблокирован доступ к следующим опциям:
- поддержка интерфейса STM-1/STM-1e;
- поддержка интерфейса STM-4;
- измерение и генерация джиттера;
- измерение параметров Ethernet-соединения.
Эти опции (в любом сочетании) могут быть открыты непосредственно у потребителя поле поставки либо при поставке прибора.
Принадлежности SA-4 (согласовывается с заказчиком)
- кабель 75 Ом BNC/BNC (2 шт);
- кабель питания 220 В;
- сумка для переноски и хранения;
- комплект документации;
- компакт-диск с программным обеспечением;
- согласующее устройство (balun) 75/120 Ом (Е1);
- оптический SFP приемо-передатчик;
- оптические аттенюаторы;
- оптические кабели.

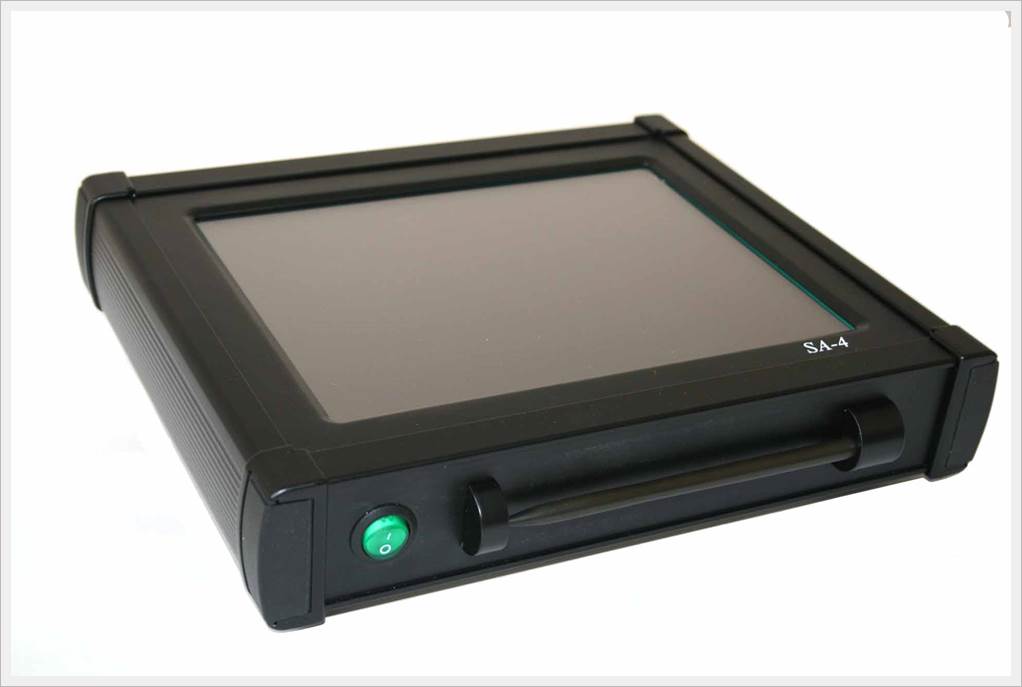

Сетевой анализатор SA-4

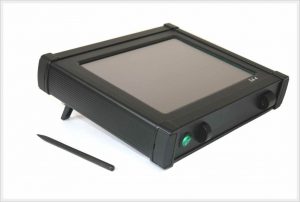

Сетевой анализатор SA-4

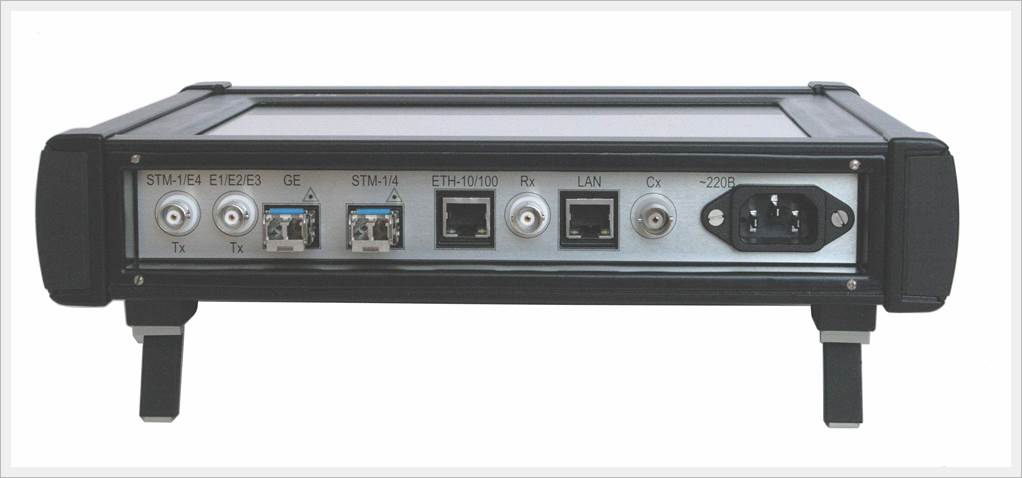

Сетевой анализатор SA-4, интерфейсы

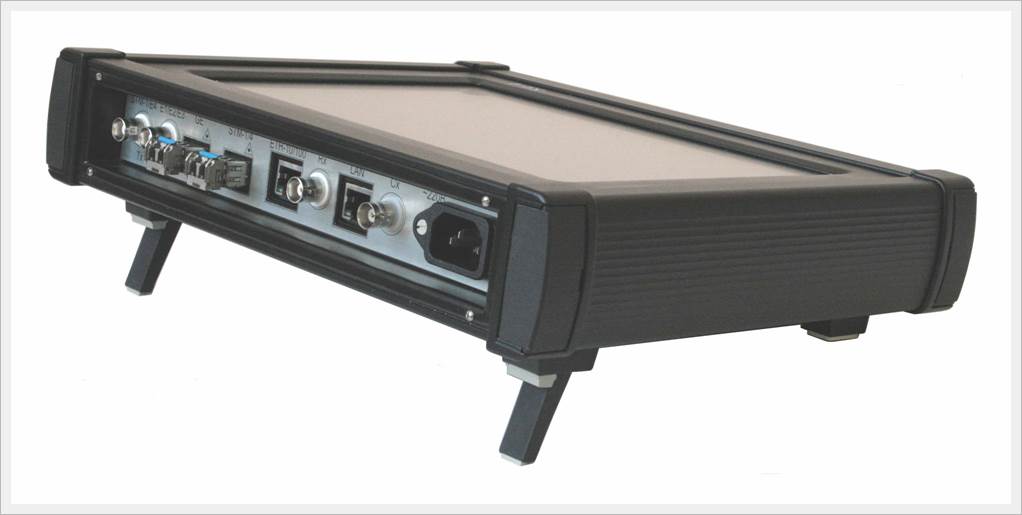

Сетевой анализатор SA-4, вид сбоку Спасибо за проявленный интерес к нашей компании. Если у Вас возникли вопросы, пожалуйста, обращайтесь. Мы с удовольствием ответим Вам.
